正航儀器技術編輯壓力控制器檢定規程
本規程適用于新制造、使用中和修理后的壓力控制器(以下簡稱控制器)的檢定。
一概述
壓力控制器是工業過程測量與控制系統中控制壓力的一種專用儀表。其作用原理是
當輸入壓力達到設定值時即可進行控制或報警，二位式壓力控制器還能通過輸出觸頭的
通斷作用起到對被控壓力上、下限的控制。
壓力控制器按感壓元件的種類可分為膜片式、膜盒式、波紋管式、彈簧管式和活塞
式等;按切換差可調與否，可分為切換差可調型和切換差不可調型:按設定點可調與
否，可分為設定點可調型和設定點不可調型。
二技術要求
1 外觀
1.1 控制器的銘牌應完整清晰，其上應標注產品名稱、型號、級別、規格、控壓范圍、
制造廠名或商標、出廠編號、制造年月等。
1.2 控制器應完整元損，緊回件不得有松動現象，可動部分應靈活可靠。
1.3 新制造的控制器的外殼、零件表面涂層、鍍層應光潔、完好、無銹蝕和霉斑;內
部不得有切削、殘渣等雜物。
使用中和修理后的控制器不允許有影響計量性能的缺陷。
2 控壓范圍

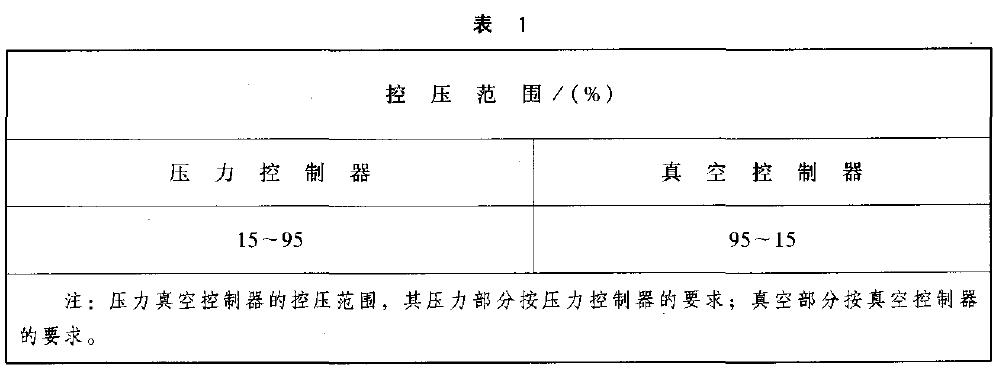

對設定點可調型的控制棒，其控壓范圍以量程百分比計算，應不小于表1 的規定。
3 設定點誤差

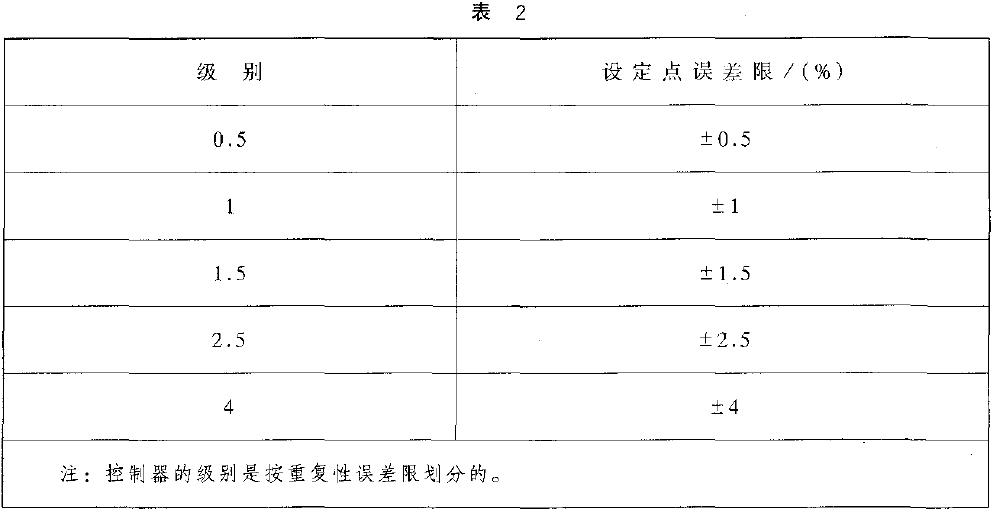

對有設定點標稱值的控制器，設定點誤差以量程百分比計算，應不超過表2 的規定。
4 重復性誤差

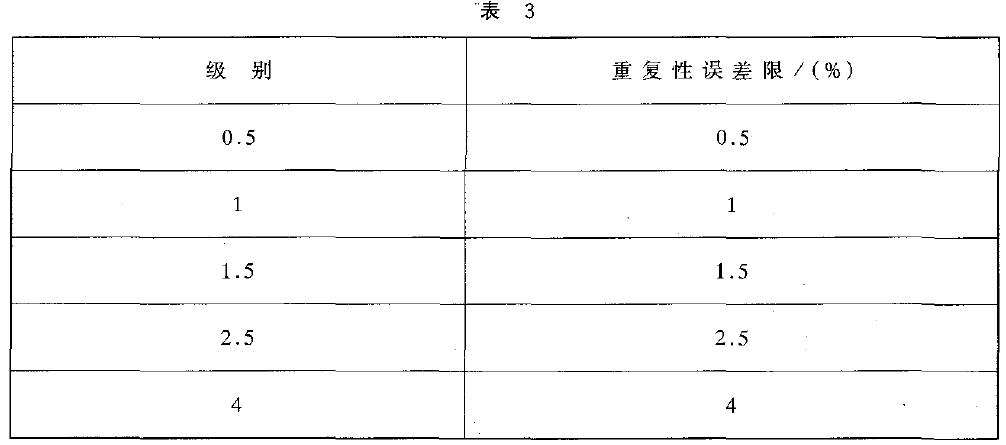

控制器重復性誤差以量程百分比計算，應不超過表3 的規定
5 切換差
5.1 切換差不可調的控制器，其切換差應不大于量程的10% 。
5.2 切換差可調的控制器，其切換差應不小于量程的30% ，最小切換差應不大于
量程的10% 。
注:生產廠對切換差有特殊要求的除外ο
6 絕緣電阻
在環境溫度為15~35 "C，相對濕度為45% ~75% 時，控制器下列端子之間的絕緣。
電阻應不小于20 Mü:
各接線端子與外殼之間，
互不相連的接線端子之間;
JJG 544-1997
觸頭斷開時，連接觸頭的兩接線端子之間。
7 絕緣強度
在環境溫度為15~35 "C，相對濕度為45% ~75% 時，控制器各接線端子與外殼及
互不相連的接線端子之間，施加頻率為45~65 Hz 的1500 V 交流電壓，歷時1 min 應
元擊穿和飛弧現象。
