一、電流對重熔過程的影響
我們在實驗中選用電流范圍在180~450 A之間，觀察不同電流條件下涂層的重熔情況。圖4-17給出了相同處理時間(10 S)條件下電流對重熔效果的影響。當電流超過350 A時，在相同的時間內工件溫度升高過快，鋁涂層很快熔化流淌，但是在截取試樣時發生涂層崩落現象，這表明涂層與基體在形成良好的冶金層之前，外層鋁已經熔化流淌；實驗還發現當感應電流較高時，雖然涂層表面熔融流淌，但是涂層中間部位相對于原始狀態變化很小，或者根本沒有進行重熔，在涂層內部仍有大量氣孔和夾雜存在。這是因為大電流條件下，過快的熱量積累會導致涂層次表面溫度過高，超過鋁的熔點之后，發生鋁涂層的熔化流淌，影響了重熔效果；當感應電流電流小于250 A時，熱量積累較慢，鋁層不能很好的熔化，而且較長的處理時間還增大了試樣表面被氧化的幾率，難以與基體形成良好的結合層。本文經過嘗試性實驗后，發現當感應電流處于250~350 A時，重熔效果相對好一些，因此選定感應電流為300 A。
二、處理時間對重熔過程的影響
圖4-18反映了同一電流(300 A)，不同處理時間條件下噴涂層的組織變化情況，時間
分別為：(a)5s，(b)10 s，(c)20 s，(d)30 s。感應重熔初期，鋁涂層與基體之間界線非常分明，無明顯的擴散過渡層，如圖4-18(a)所示。由于加熱時間較短，涂層大部分仍保持原貌，僅僅是消失了層狀的搭嵌結構，但仍存在一定量的氣孔和渣類夾雜。隨著加熱時間的延長，界面附近以及涂層內部開始發生變化，如圖4-18(b)所示，在界面處有鋁向鐵基體滲入的趨勢，原先在界面處存在較多的渣類有所減少，并向涂層表層方向推進匯集，與基體相鄰的鋁涂層開始呈現單一的致密結構。體較好的結合在了一起，涂層組織在重熔后顯得更為均勻致密，氣孔和渣類繼續聚集并向外層推出。當感應時間繼續增加到30s時，涂層得以重熔的區域繼續增大，見圖4-18(d)。
一方面在界面處鋁向鐵基體滲透，在光學顯微鏡下可以看到大約為30μm寬的較為明顯的明亮帶，經X射線衍射證明為鐵鋁化合物。這表明涂層和基體的結合方式已經由主要為機械結合轉變?yōu)橐苯鸾Y(jié)合；另一方面，涂層本身也更加致密，在一定的深度范圍內已經觀察不到氣孔和夾雜的存在，氣孔和渣類由于電磁攪拌作用幾乎全部被推向涂層頂部。由于感應重熔屬于熱量隨時間積累的過程，因此處理時間也不宜過長。實驗證明，在感應電流為300 A的條件下，處理時間保持在在35 s左右比較合適，否則將發生“過燒”，使涂層熔融流淌，或者不能充分重熔。





三、重熔后涂層的相組成分析
為了了解涂層在感應重熔前后內部組織的具體變化情況，我們對重熔前后電弧噴涂鋁層的相組成進行了對比。重熔前電弧噴涂鋁層主要由比較單一的鋁組成，并含有少量的氧化物。我們認為電弧噴涂工藝的特點是存在氧化物的原因。由于噴涂層是由無數變形粒子互相交錯呈波浪形堆疊在一起的層狀組織結構，而且熔滴在霧化階段和向基體噴射的飛行階段過程中不可避免氧化現象，因此顆粒之間就存在一部分氧化物。

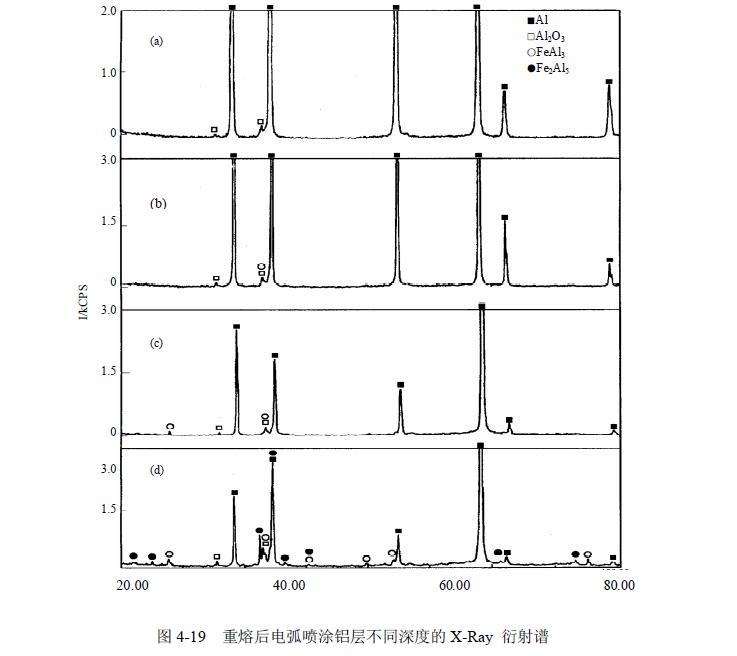

為分析重熔后試樣從涂層表面到基體的相組成情況，我們除去工件表面的由于加熱而形成的氧化皮，并進行了逐級打磨，圖4-19顯示的是涂層重熔后不同深度的XRD分析，各層與原始表面的距離分別是：(a)80μm，(b)120μm，(c)160μm，(d)200μm。對涂層各個深度的XRD分析表明，重熔后涂層由表及里的相組成依次是：Al→FeAl3→Fe2Al5，表層保持較為純凈的鋁的同時，在鋼基體和鋁涂層之間產生了鐵鋁化合物，達到了冶金結合。
四、重熔前后涂層與基體結合性能變化
從圖4-17和圖4-18的金相觀察結果我們可以看到感應重熔后涂層與基體之間的結合狀況已經得到了改善，而且這也從XRD分析中得以印證，即在涂層的一定深度發現了鐵鋁化合物的存在。為了更進一步的考察涂層和鋼基體的結合性能以及受到彎曲變形時涂層的變化情況，我們對重熔前后的試樣進行90℃的彎曲變形，然后反向施力，使之恢復原狀，如此反復進行，以彎曲中心部位為觀察區域，觀察重熔前后的試樣涂層的變化情況。
在試樣沒有斷裂之前，在重熔前后的試樣表面都可以看到明暗不同、長短不一、方向大致一致的條紋，這是由于在單向的拉應力作用下生長出溝槽，溝槽之間構成脊，這些凸起的脊與凹陷的溝槽相互交錯而產生條紋。在反復拉應力的作用下，溝和脊伸長，尤其是在彎曲中心部位產生了主導裂紋，裂紋的走向與拉應力方向垂直。
我們還可以在重熔前的試樣表面彎曲中心部位看到由于形變過大而導致的涂層成片崩落，直接裸露出了鋼基體；而重熔后的試樣表面也同樣出現了涂層局部區域崩落，但僅僅是涂層表層的小部分脫落，涂層靠近基體的部分還依附在基體之上。至試樣斷裂，我們可以看到重熔前試樣的斷口附近已經沒有了鋁層存在，涂層已經完全剝落，稍微遠離斷口處的涂層也出現上翹的跡象；而重熔后的試樣斷口可以觀察到鋁涂層和鋼基體之間的確保持了良好的結合，未發生剝落，只在試樣表面局部區域出現了最外層的崩落，這表明重熔后涂層與基體的結合強度大于涂層內部強度。http://www.youmitech.com.cn
